1. tif 格式介绍

TIF 文件为栅格图像文件，后缀为 tif 或 tiff，是 ogc 规范的一种，全称 GeoTiff。通常不能在资源管理器中查看 tif 栅格影像数据的坐标系信息，需要用 GIS 软件查看，因为它的坐标系信息写在数据文件内部。

tif 可以有 8 位，24 位等深度，一般真彩色是 24 位，而地形数据只有一个高度值，采用 8 位。目前很多卫星影像数据、地形数据的存储格式都是 tif。

2. 处理工具

当前有很多软件都可以做切片处理，比如 ArcGIS 、GeoServer、Global Mapper、gdal2tiles（命令行）等，根据个人习惯选择 1 个工具处理即可。

2.1 Global Mapper 工具

GlobalMapper 是一款功能强大的小型化 GIS 栅格影像、矢量数据处理、加工软件，其本身具备了 GIS 软件产品的几乎所有特性，做到了将复杂的问题简单化，哪怕你是对 GIS 一无所知的用户都可以很快的上手，简单直观的功能设计都能够帮助你以最快的速度完成所需要的工作，完成加工数据成品的任务。如在需要做影像数据镶嵌、智能栅格影像切割、专题图绘制、矢量信息绘制，标注、正射影像生成、GPS 定位、坐标转换、投影转换、卫星地图纠正、地形（DEM）高程数据处理、行业主流文件格式的相互转换（如 kml 格式转换、SHP 格式转换、IMG 格式转换、PIX 格式转换、TIFF 格式转换等…）的时候 GlobalMapper 较同行业软件的操作优势就立刻显现出来。同时软件本身提供了丰富的 WMS 数据源包括了：雷达孔径地图（TOPO）、DEM 数据地图、DigitalGlobe 水印卫星地图、STRM、USGS 数据等等，在已有的 WMS 的基础上用户也可以自行创建或添加 WMS 数据库，动静结合的数据处理、展现方式不能不说是一种创新，且可以为用户节约下不小数据寻找、采购的成本。
下载地址

2.2 Cesiumlab 工具“影像切片”模块

来源：北京西部世界公司

说明：从官网下载工具后，按工具说明注册帐号登录后即可使用，是图形化界面操作，操作比较简便。
官方下载地址.官方操作说明

3. 常见问题

tif 去黑边或白边 可以安装ArcGIS forDesktop软件，参考文章为影像数据去除无效值进行数据的处理。

4. 处理操作流程完整示例

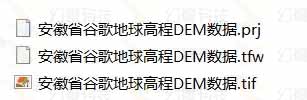

4.1 准备好 tif 格式文件

注：如果 tif 不带坐标系和坐标信息，需要事先知道坐标，在软件导入时会提示进行设置。

4.2 tif 进行切片

下面我们已 Global Mapper 工具处理为例。

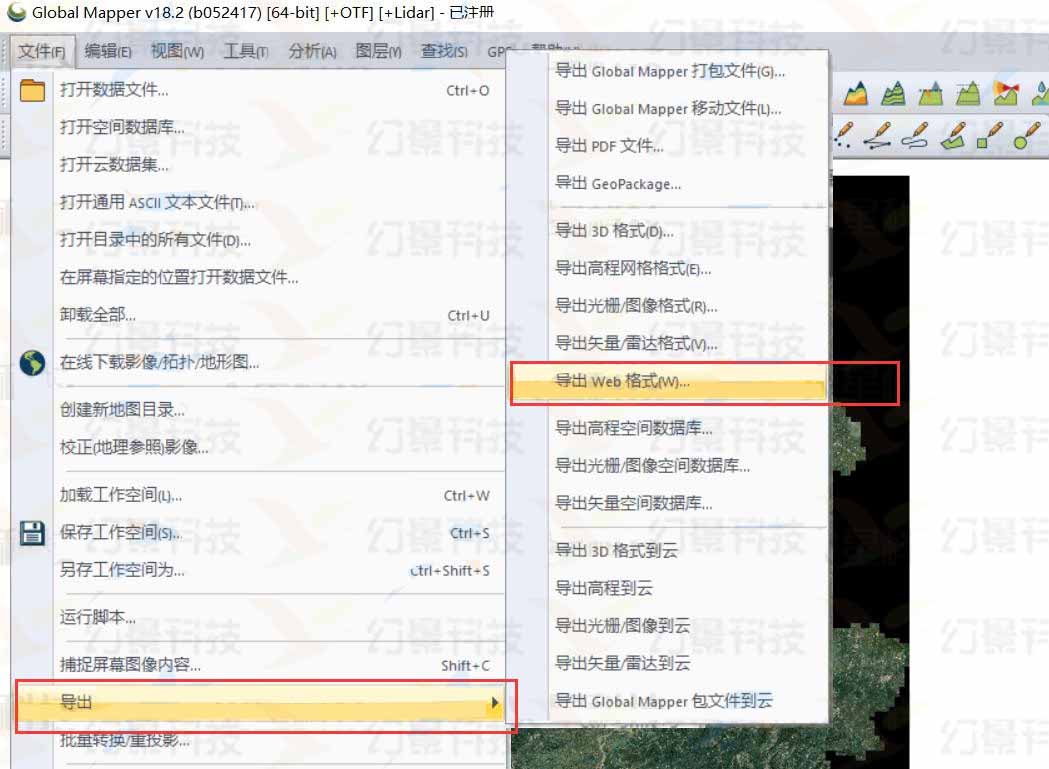

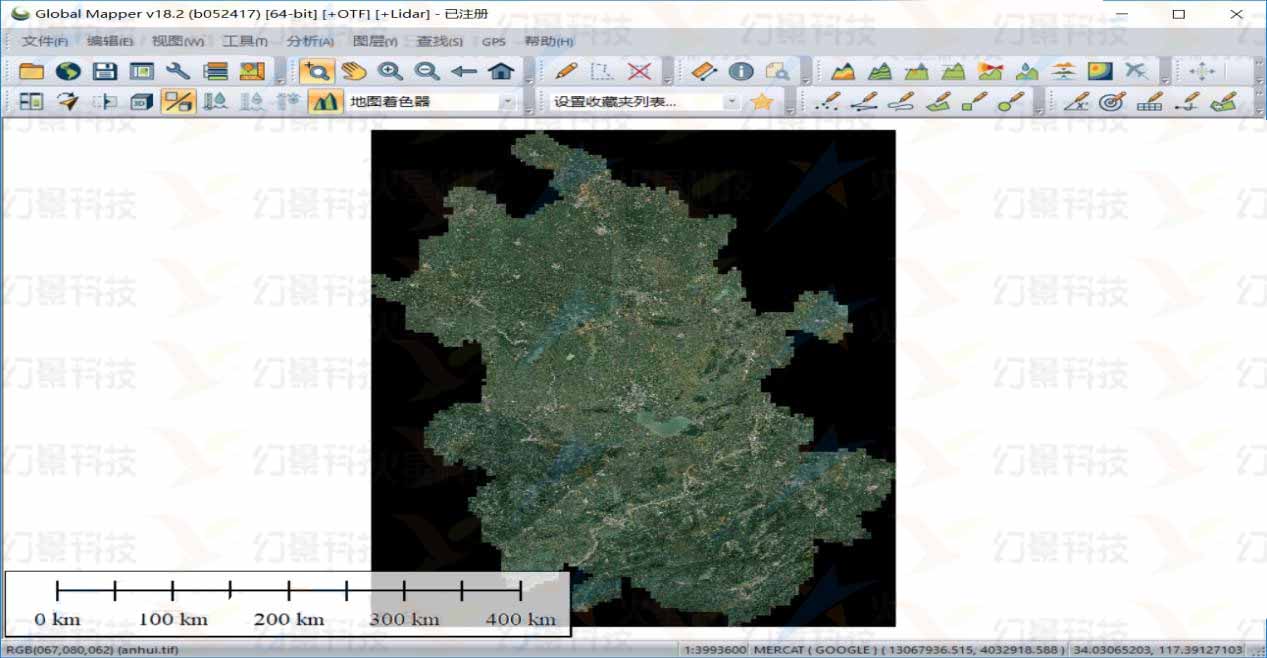

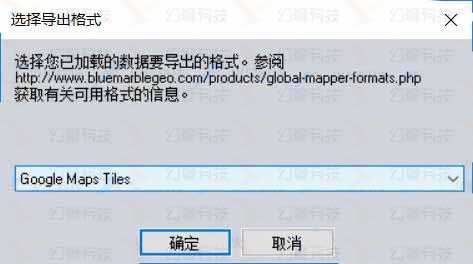

1.打开软件，导入该 tif 文件。 2.如果 tif 不带坐标系和坐标信息，此时为提示，按提示操作，导入成功后效果 3.加载成功后，在文件菜单，选择导出“Web 格式” 4.导出弹窗中按默认选择的谷歌地图瓦片规则就行

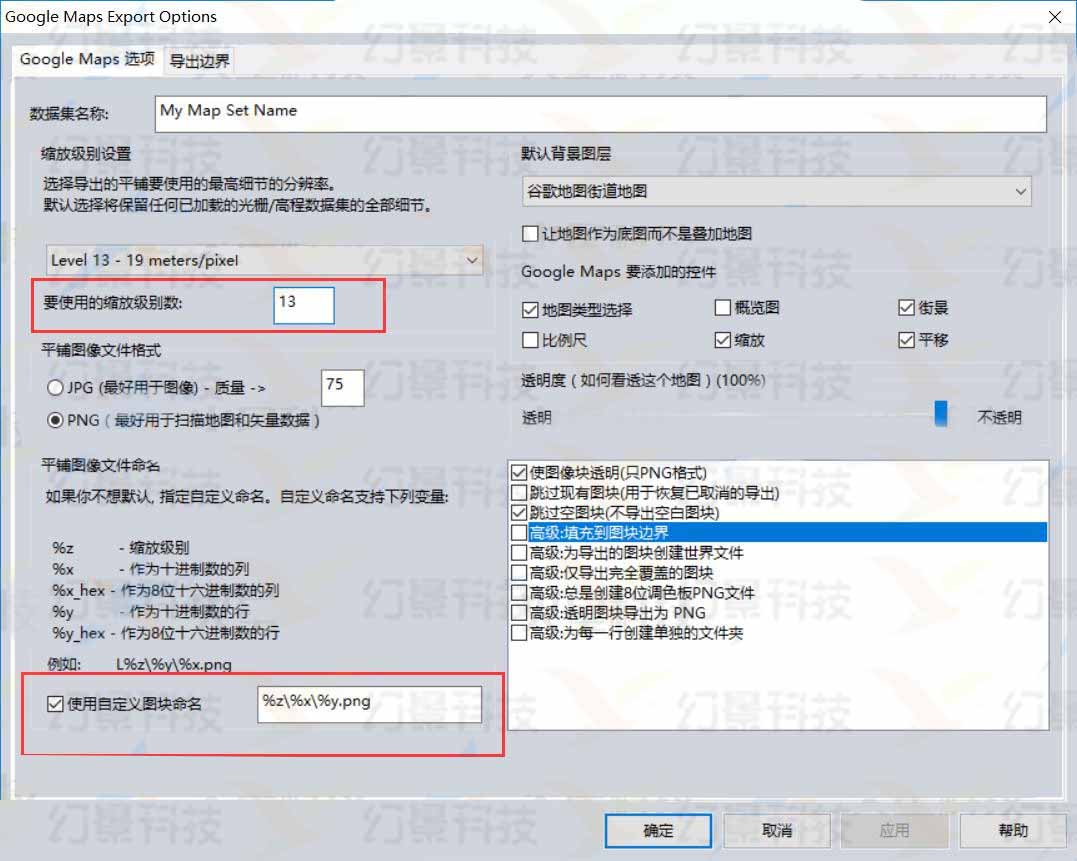

5.单击确定后，弹窗设置相关导出参数，这里我们设置图块命名规则为常用标准的： %z\%x\%y.png
说明：也可以设置其他规则，在后续 openlayer 客户端加载时中也按此规则加载就行。
6.单击确定后，设置导出的瓦片存放目录，html 命名可以随便

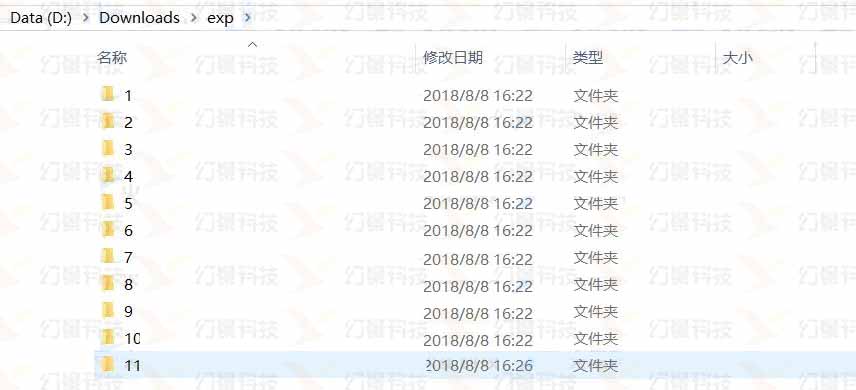

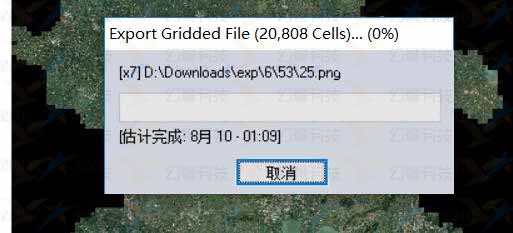

7.等待导出完成。导出完成后目录如下：

3.2 发布二维数据为 HTTP 服务

因为地图瓦片数据一般都很大，建议将瓦片目录发布为 http 服务可以访问的一个站点，操作方式参考 nginx、IIS、Tomcat 等 Http 服务器操作说明， 可以参考教程发布地图数据服务

• 可以将导出目录 exp 进行发布为服务：http://localhost:8888/mapdata/exp/

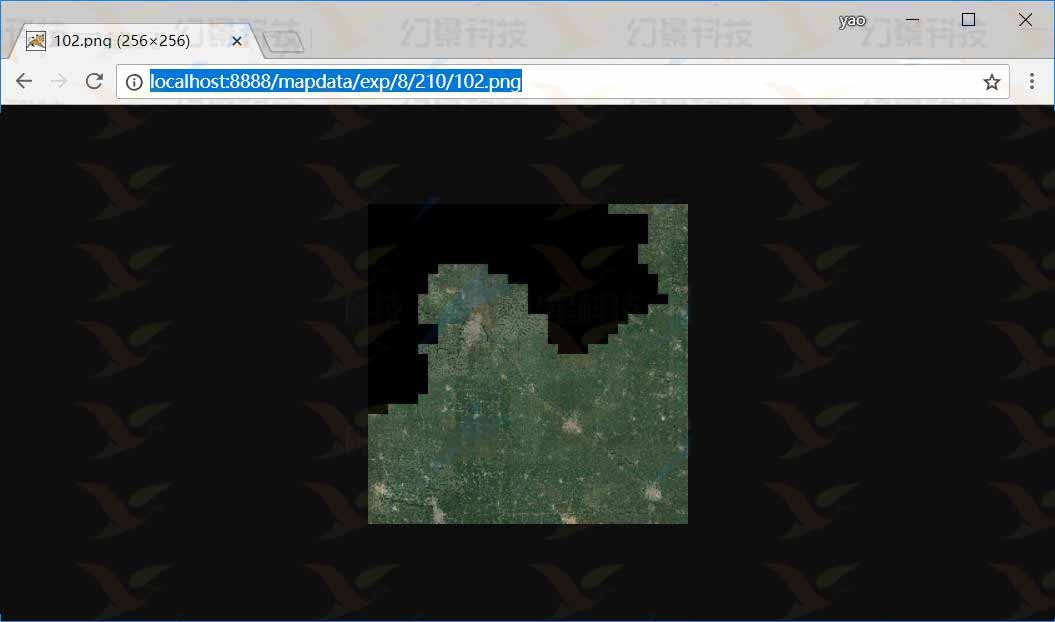

• 发布为服务后，首先验证下随意找一张图片，可以在浏览器可以直接访问，正常加载， 如 http://localhost:8888/mapdata/exp/8/210/102.png

3.3 在平台中加载模型

1.按照测试的图片地址将数字部分改为 xyz 值，如下所示，
http://localhost:8888/mapdata/exp/8/210/102.png
http://localhost:8888/mapdata/exp/{z}/{x}/{y}.png 【按导出时的规则%z\%x\%y.png】

2.在 mirage2d 框架中打开XYZ 瓦片示例页面，在这个页面的根据已有示例修改 url 地址 http://localhost:8888/mapdata/exp/{z}/{x}/{y}.png，来调试图层参数。
可以参考教程加载 XYZ 数据步骤
